Mit jelent a TRUMPF lézervágás és a robothegesztés egy kerekes kotrógép gyártási minősége szempontjából?

Írta: Justin, termékmérnök · Hivatalos gyári specifikációk és gyártóipari dokumentáció alapján, 2026. szeptember

TL;DR:A TRUMPF lézervágás és a robothegesztés két különböző dolgot szabályoz: hogy milyen pontosan vágják az acél alkatrészeket, és hogy milyen következetesen illesztik őket össze. Mindkettő hosszú távon jobban befolyásolja egy kerekes kotrógép szerkezeti megbízhatóságát, mint ahogy a legtöbb vevő felismeri.

Az a valódi állítás, amelyet ez a cikk vizsgál

Cégünk oldala szerint gyárunk, amely 1995 óta működik, a teljes gyártási folyamat során TRUMPF lézervágást és robothegesztést alkalmaz, öt összeszerelősorral és több mint 30 szabadalommal együtt. Ezek konkrét, névvel megjelölt gyártási technológiák, nem pedig a „minőségi gyártás” általános állítása. Érdemes elmagyarázni, hogy ezek közül melyik mit szabályoz valójában, mert a különbség egy jól megépített és egy rosszul megépített szerkezeti váz között egy kerekes kotrógépen évekkel később mutatkozik meg, nem az első napon.

Mit szabályoz valójában a lézervágás

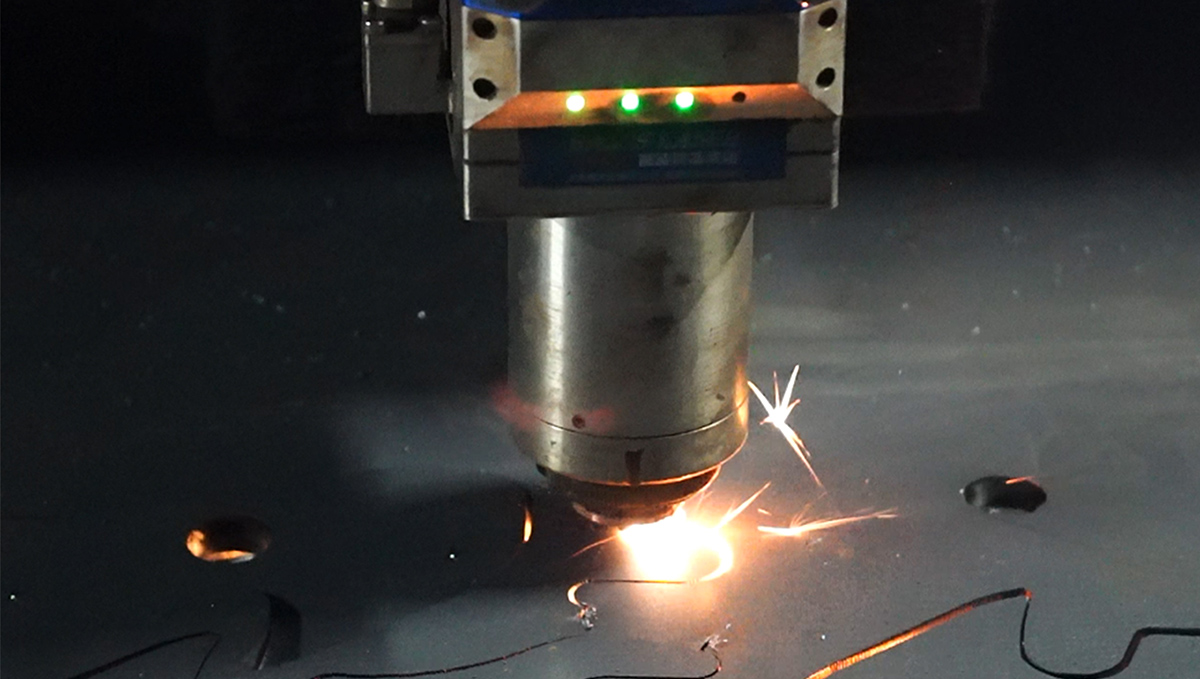

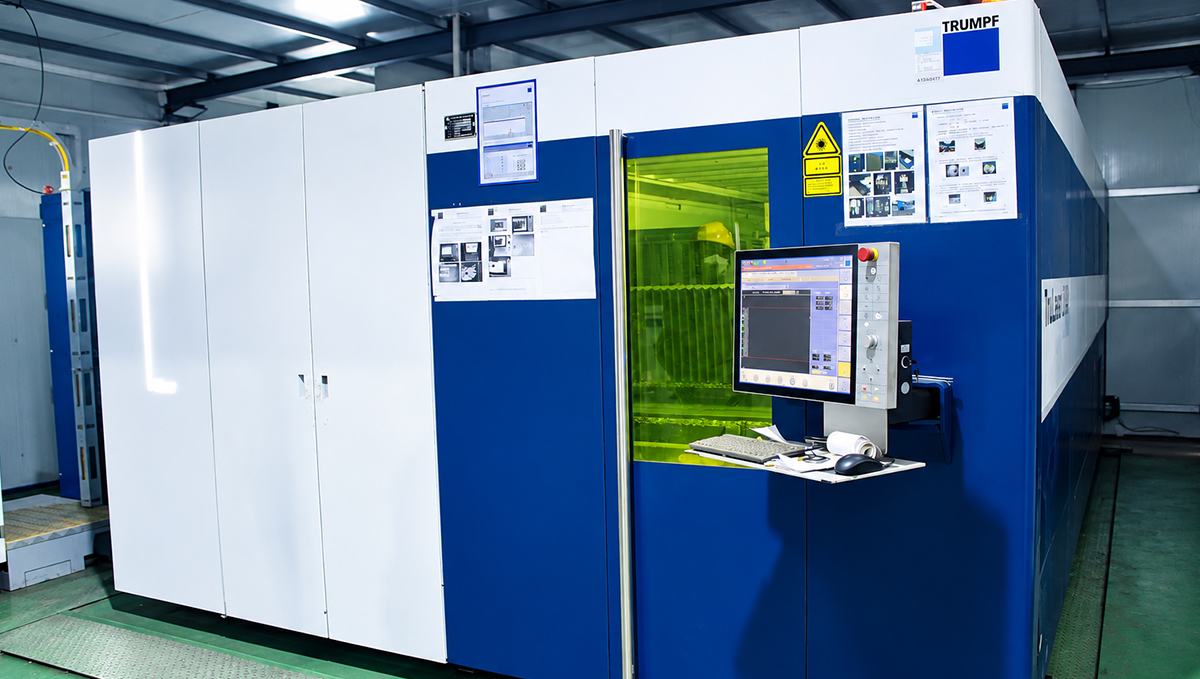

Mielőtt egy acélvázat, gémot vagy kart összehegesztenek, az egyes lemezeit méretre kell vágni. A TRUMPF német ipari lézervágó gépek gyártója, amelyeket széles körben használnak a nehézgépgyártásban és a fémfeldolgozó iparban lemez és vastag acéllemez vágására. A szálas lézervágásról szóló iparági dokumentáció fő előnyeiként a szűk mérettűrést, a keskeny vágási rést (a vágás által eltávolított anyag szélességét) és a tiszta élt említi, amely a következő gyártási lépés előtt kevés vagy semmilyen utólagos megmunkálást nem igényel.

Miért számít ez kifejezetten egy kotrókerekes gépen: a gém, a kar és a főváz több acéllemezből készül, amelyeket pontosan meghatározott szögekben illesztenek össze. Ha ezeket a lemezeket pontatlanul vágják, akkor vagy a hegesztőnek kell kiegyenlítenie a hézagot extra hegesztőanyaggal, ami feszültséggyűjtő helyeket hozhat létre, vagy a végső összeszerelés a tervezett geometriától kissé eltérő lesz. A következetes, nagy pontosságú vágás az egyik előfeltétele annak, hogy a szerkezeti összeszerelés úgy viselkedjen, ahogyan azt megtervezték, ciklusról ciklusra, éveken keresztül.

Mit szabályoz valójában a robothegesztés

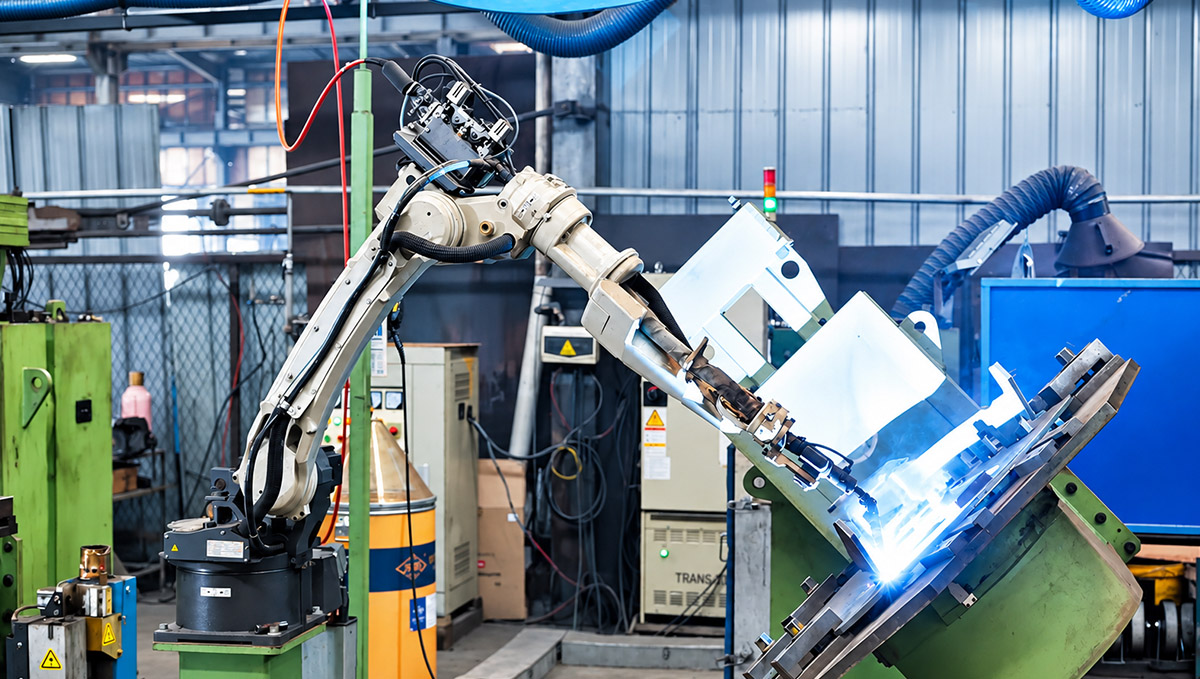

A vágás a lemezeket a megfelelő formára hozza. A hegesztés az, ami valójában összetartja a szerkezetet, és itt még inkább a következetesség számít. A robotikus és a kézi hegesztés iparági összehasonlításai mérhető különbséget írnak le: a robotikus hegesztőrendszerekről dokumentáltan alacsonyabb hibaarányt mutatnak ki, mint a kézi hegesztésnél, nagyrészt azért, mert egy programozott robot minden egyes hegesztésnél ugyanazt a haladási sebességet, ívhosszt és pisztolyszöget ismétli, míg az emberi hegesztő technikája a fáradtsággal, a pozícióval és a műszakváltással változhat.

Egy kerekes kotrógépen a gém, a kar és a váz szerkezeti hegesztései minden ásási ciklus során ismétlődő, ciklikus terhelésnek vannak kitéve. Az egyenetlen beolvadású vagy rejtett hibát tartalmazó hegesztés gyenge pont, amelynél a probléma nem feltétlenül jelentkezik azonnal, de a több éves ciklikus használat során nagyobb valószínűséggel alakul ki fáradási repedés, mint egy következetesen kivitelezett hegesztésnél. A robothegesztés nem szünteti meg a jó tervezés és az anyagválasztás szükségességét, de kiküszöböli a hegesztések közötti változékonyság egyik fő forrását.

Mit nem garantál önmagában ez a két technológia

A precíziós vágás és a következetes hegesztés előfeltételei egy jól megépített szerkezetnek, nem pedig teljes garanciája annak. Nem helyettesítik a gém és a váz geometriájának megalapozott szerkezeti tervezését, a terhelésekhez illő acélminőség kiválasztását, sem a hegesztés utáni megfelelő minőségellenőrzést (például a kritikus hegesztések vizuális vagy roncsolásmentes vizsgálatát). Egy jól vágott, jól hegesztett váz, amely rossz szerkezeti terv alapján készült, továbbra is rosszul megtervezett váz. Ezek a technológiák a gyártási alapot jelentik; a rájuk épülő mérnöki munka és ellenőrzés az, ami ebből az alapból kész, megbízható gépet varázsol.

Mit kérdezzen bármely kerekes kotrógép gyártójától ezzel kapcsolatban

Ez az utolsó kérdés közvetlenül kapcsolódik egy olyan aggályhoz, amelyet a útmutatónkban a kerekes kotrógép beszállítójának ellenőrzéséről tárgyalunk: annak megerősítéséhez, hogy egy beszállító és annak állításai valósak, mielőtt támaszkodnánk rájuk. Az a cikk arról szól, hogyan lehet megerősíteni, hogy egy beszállító létezik, és az, akinek mondja magát. Ez pedig arról szól, mit kérdezzünk, amint egy valódi gyártóval beszélünk, hogy megértsük, mit is szabályoz valójában a folyamatuk.

Küldje el kérdéseit a váz- és gémgyártási folyamatunkról a érdeklődési űrlapunkon, vagy tekintse meg a teljes kerekes kotrógép kínálatunkat a kerekes kotrógép oldalunkon.

Gyakran ismételt kérdések

Az önmagában végzett lézervágás tartósabbá teszi a kotrógépet?
Önmagában nem. Javítja a szerkezetbe kerülő alkatrészek pontosságát, ami támogatja a tartósságot, de a szerkezeti tervezés, az anyagválasztás és a hegesztés minősége is hozzájárul.

A robothegesztés mindig jobb, mint a kézi hegesztés?
Ismétlődő, nagy volumenű szerkezeti hegesztéseknél a robothegesztés általában következetesebb eredményeket ad, alacsonyabb hibaaránnyal. Egyes kötések vagy befejező munkák továbbra is igényelhetnek szakképzett kézi hegesztést, ami nem gyengeség, hanem a vegyes gyártási folyamat normális része.

Mi a TRUMPF?
A TRUMPF egy német ipari lézervágó és lemezfeldolgozó berendezések gyártója, amelyet széles körben használnak a nehézgép- és fémfeldolgozó iparban.

Hogyan ellenőrizhetem egy gyártó vágási és hegesztési állításait?
Tegyen fel konkrét kérdéseket a folyamatról, a fentiek szerint, és kérdezze meg, hogy a gyár megmutatható-e videón vagy személyesen is meglátogatható-e. Egy gyártó, amely biztos a folyamatában, általában hajlandó bemutatni azt.

Ez befolyásolja, hogy egy kotrógép váza meddig tart?
A következetes vágás és hegesztés csökkenti a gyártás során keletkező gyenge pontok valószínűségét, amelyek ismételt terhelés hatására kifáradási repedésekké fejlődhetnek. Ez egy tényező a több közül, beleértve a tervezést, az anyagot és a karbantartást, amelyek meghatározzák a szerkezet élettartamát.

Hol alkalmazza a Rhinoceros ezeket a gyártási folyamatokat?
Cégünk oldala a TRUMPF lézervágást és a robothegesztést sorolja fel gyártási képességeink között. Kérdezzen meg minket közvetlenül, hogy ezek a folyamatok mely konkrét alkatrészekre vagy modellekre vonatkoznak, ha modellspecifikus megerősítést szeretne.

A szolgáltatások elérhetősége és a gyártási folyamatok alkatrészenként és modellenként eltérhetnek; a részleteket közvetlenül a Rhinocerosnál kell megerősíteni. A vágási és hegesztési módszerek iparági összehasonlítása közzétett gyártási dokumentációkból származik, és általános jellegű, nem pedig bármely Rhinoceros modellre vonatkozó, külön megerősítés nélküli állítás.
